用户需求

　　某省工商行政管理局拟对现有网络进行全面升级改造，以适应业务的不断提升和发展。准备基于连接省、市、县等各级部门的业务数据专网，增加网络语音、视频会议等应用，实现语音、视频会议、数据“三网合一”，达到充分利用现有资源、降低工作费用的目的。

　　对网络语音部分的要求是：在不改变原有电话使用习惯的前提下实现内部通话免费，避免给工作人员带来不便；另外，可以保留原有汇线通线路，所用终端支持“一机双号”(同时有IP分机号和汇线通号码)。

　　现有网络结构

　　目前，某省工商总局与下辖福州、莆田、泉州、漳州、龙岩、三明、南平八市局采用4M/10M SDH专线互连，与厦门市局采用DDN专线互连，除厦门外的所有市局通过2M SDH专线连接下辖各县区局，组建成全省范围的工商系统专网。


　　如上图所示，全省各级机构通过数据专网互联，所用电话系统全为“汇线通”。 “汇线通”数量为：省工商总局200门；市局各50门；市局所辖县（区）局（厦门市除外）各20门，总共累计约2210门。

　　针对现有情况，Anta科技（北京）有限公司对网络电话系统的结构及应用提出如下方案建议：

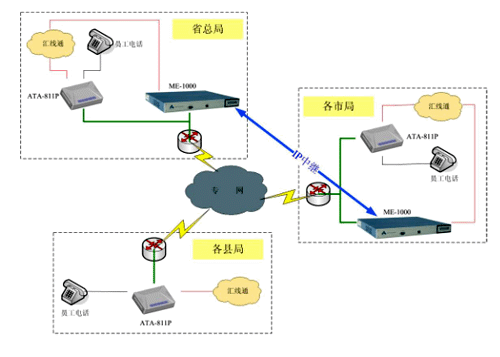

　　方案拓扑图

　　方案说明

　　由于用户数量较大，我们建议采取分级管理方式，利用我们Anta科技（北京）有限公司Simplicity™ 系列IP-PBX产品的灵活性，在每个市局放置一台ME-1000型号的IP-PBX，管理市局及下属县区局的电话系统；省总局放置一台ME-1000，管理总局电话系统；同时各市局的ME-1000向总局注册，形成IP中继连接，组成全省互通的IP电话管理系统。在终端方面，我们建议采用单端口的ATA-811P桌面型语音网关连接话机，该网关通过向IP-PBX注册，将所有模拟话机连接到VOIP系统中来。

　　Simplicity™ IP-PBX ME-1000是一套完整的VOIP平台，它集成了媒体网关、软交换、媒体服务器、应用服务器和边界控制器的所有功能，还提供相关增强型应用，例如自动总机、可视化语音邮件和VOIP会议等。利用ME-1000的IP中继功能，我们在市局设备向省总局注册的同时，在市局之间配置IP中继，这样会防止所有跨市的呼叫都要由省局设备统一处理，给处理速度及带宽带来压力。

　　ATA-811P为Simplicity™ 单口SIP网关产品，提供1个FXS口和1个PSTN BYPASS口，FXS口用于连接普通话机，BYPASS口用于连接PSTN“汇线通”，实现一机双号的功能。BYPASS口还带有断电逃生功能，当ATA-811P掉电时，FXS口通话将直接走BYPASS端口，不妨碍原有通讯功能。另外ATA-811P提供两个以太网口，放置于桌面时，可将原来连接电脑的网线连接到网关的WAN口，再将电脑连接到LAN口，这样既不影响电脑使用，又提供了VOIP语音。该网关体积小巧，既不占用桌面空间，又减少故障覆盖率，支持自动获取或手动配置IP的方式，分别注册到IP-PBX。
